ل6: العقد المتصالب الاسطواني (او المخروطي)/ cross vault

 ===========================================================

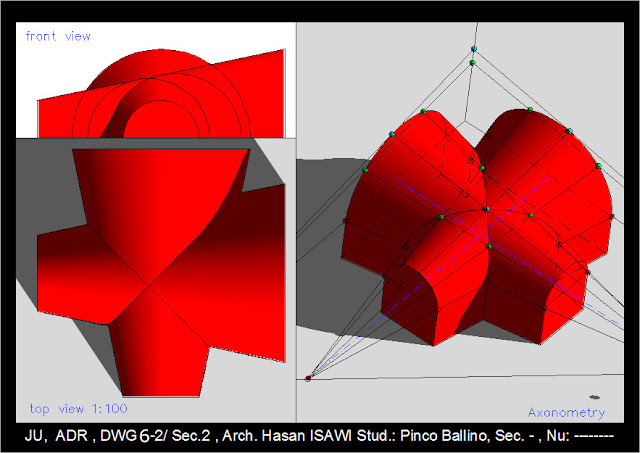

 العقد المتصالب المخروطي= تقاطع بين اثنين من العقود المخروطية المتساوية

التقاطع بين اثنين من العقود المخروطية المتساوية ينتج عقد متصالب مخروطية ، بشرط ان يكون محاورهما متحدة المستوى وأن يشكلان زاوية 90 درجة فيما بينهما

إن أبسط انواع المقاطع المخروطية (بما في ذلك الاسطوانة كحالة خاصة من المخروط)، هي الرواسم (اي الخطوط) التي يتم الحصول عليها باستخدام أي مستوى يمر برأس المخروط، وعندما يكون لدينا مخروطين متقاطعين فيما بينهما، قإن منحنيات التقاطع تحدد من خلال استخدام مستويات مساعدة تمر برؤوس تلك المخاريط. ولذلك نمرر خط بالرؤوس V وW - كما هو مبين في اللوحة المرفقة. وكل مستوى يمر بهذا الخط V-W، يقطع المخاريط وفقا لرواسم. نقاط التقاطع بين الرواسم تحدد المنحنيات المطلوبة
http://disegno-e-rappresentazione-arch-ju.blogspot.com/2017/02/6.html

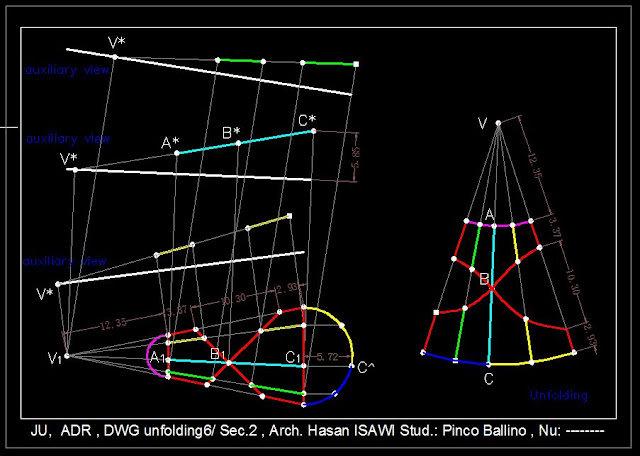

unfolding بسط أو فرد سطح نصف مخروط دائري
واحدة من طرق عمل مجسم العقد المتصالب المخروطي، تكمن في معرفة كيفية فرد أو بسط واحد من المخروطين المتساويين لنفس العقد







العقد المتصالب الاسطواني= تقاطع بين اثنين من العقود الاسطوانية

التقاطع بين اثنين من العقود الاسطوانية المتساوية ينتج عقد متصالب اسطواني ، بشرط ان يكون محاورهما متحدة المستوى وأن يشكلان زاوية 90 درجة فيما بينهما
شعبة 1

عملية فرد او بسط العقد المتصالب

الرسمة توضح كيف أن التقاطع بين اثنين من العقود الاسطوانية المتساوية ينتج عقد متصالب
بشرط ان يكون محاورهما متحدة المستوى وأن يشكلان زاية 90 درجة فيما بينهما

cross vault
http://assex.altervista.org/geometria/cefme/tav18.htm
العقد القمري  / الرسمة توضح كيف أن التقاطع بين اثنين من العقود الاسطوانية غير المتساوية ينتج عقد قمري
بشرط ان يكون محاورهما متحدة المستوى وأن يشكلان زاوية 90 درجة فيما بينهما

  ملاحظات متكررة

  1.  عمل لوحة الرسم الحر (6-1) أو تعديلها بشكل جذري
  2. استكمال أو تعديل التقاطع المطلوب
  3.  رسم أو استكمال خطوط اقصى انحدار (بخط  اقل سمكا من الخطوط الفعلية)
  4. رسم الخطوط المتوازية بشكل مقبول
  5. تعديل الكفاف الظاهر  في الاكسنومتري و/أو في الاسقاطات العمودية
  6. تظليل الاسطح في الاسقاطات وفي الاكسنومتري
  7.  استكمال أو توضيح بعض الخطوط الفعلية المرئية التي يجب ان تكون مرسومة بخط مستمر سميك
  8. استكمال أو توضيح بعض الخطوط الفعلية الغير مرئية التي يجب ان تكون مرسومة بخط متقطع سميك
  9. رسم الخطوط الإنشائية  بخط مستمر رفيع
  10. كتابة الترويسة كاملة في اسفل اللوحة على سطر واحد (اسم المادة ورقم الشعبة واسم المدرس واسم الطالب ورقمه الجامعي  ورقم اللوحة
Najah Nobani

Ruba Sabbagh‎الرسم والاظهار المعماري (Arch. Drawing & Representation ):
Dina Wakileh:
Dina Wakileh
دانه إبراهيم‎الرسم والاظهار المعماري (Arch. Drawing & Representation ):



Omar Otoomالرسم والاظهار المعماري
https://www.pinterest.com/pin/479070479097720327/:
https://www.pinterest.com/pin/479070479097720414/



--

حالة تقاطع بين اثنين من المحاريط الدائرية

http://assex.altervista.org/image/coni.gif
Add caption
