لوحة بونص: العلاقة التقابلية لرسم درج حلزوني- Spiral and helical stairs

الدكتور حسن العيسوي
الرسم والاظهار المعماري (Arch. Drawing & Representation )

اعلانات /  http://academic.ju.edu.jo/h.isawi/Lists/Announcements/AllItems.aspx
موقع المجموعة على الفيسبوك https://www.facebook.com/groups/disegnarch/

===========================================================

لوحة بونص: العلاقة التقابلية لرسم درج حلزوني- Spiral and helical stairs

الشكل 1

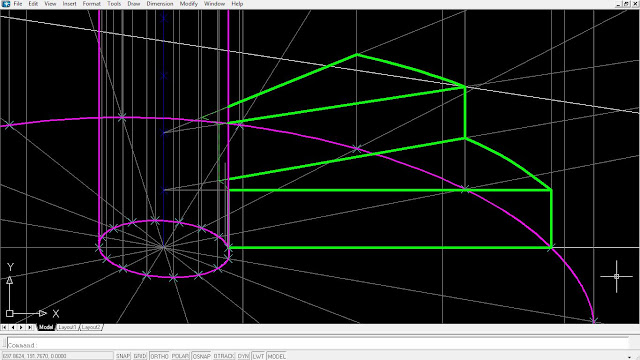

صور المراحل الانشائية

1

2

3

4

5

6

7

8

9

10

11

12

13

أرشيف

Rand Aljumaily

Abdullah Mwafaq El-faouri

الاسقاطات العمودية لدرج بقلبتين

Ahmad Khaled

Jawdat Khader

‎Lujain Ghannam‎ to الرسم والاظهار المعماري (Arch. Drawing & Representation

Abdullah Mwafaq El-faouri

Fajr AlHyari

ملاحظات متكررة

1.  تعديل اللوحة بشكل جذري
2. تحديد الدرجات بشكل صحيح
3. اظهار أو تعديل الاسقاط الثالث (او الرابع)
4. تظليل المستويات المتوازية فيما بينها
5.  استكمال أو توضيح بعض الخطوط الفعلية المرئية التي يجب ان تكون مرسومة بخط مستمر سميك
6. استكمال أو توضيح بعض الخطوط الفعلية الغير مرئية التي يجب ان تكون مرسومة بخط متقطع سميك
7. رسم الخطوط الإنشائية  بخط مستمر رفيع
8. كتابة الترويسة كاملة في اسفل اللوحة على سطر واحد (اسم المادة ورقم الشعبة واسم المدرس واسم الطالب ورقمه الجامعي  ورقم اللوحة
9. رسم خط الارض بخط سميك ، وكتابة عناوين الرسومات:
    Axonometric Plan View، Axonometric view، Left view،  Front view، Top view كما هو مبين اعلاه في الشكل 2-1:https://disegno-e-rappresentazione-arch-ju.blogspot.com/2018/02/5.html
10. ورسم خط صعود الدرج، والمناسيب
11. تسويد الاجزاء المقطوعة،
12. الاخذ في الاعتبار نسب وتناسب العناصر بين بعضها البعض ، مثلا اذا كنا نعرف ان عرض الدرج 90 كحد ادني  فإن البسطة سوف تكون كذلك.  واذا كنا نعرف ان نائمة الدرج الامامي 27  سم فهي تقريبا ثلث البسطة ... الخ
13. يجب رسم خط القطاع في الاسقاط الاول
14. استكمال أو توضيح بعض الخطوط الفعلية اللامرئية - بسبب وجودها فوق مستوى القطع-  التي يجب ان تكون مرسومة بخط مستمر سميك



ملاحظات رقم 15




- تسويد في الاسقاط الثاني الشاحط الاول الذي يمثل نتيجة القطاع A-A'




- زيادة ارتفاع الدرابزين ليصبح كمجموع 6 قوائم، على افتراض ان كل قائمة = 18 سم




- لاظهار درج الطابق الارضي يجب في الاسقاط الاول رسم خط قطاع الدرج (الذي يمثل رمزيا مستوى القطع الافقي)، ومن ثم رسم بخط متقطع

Farah Afaneh‎ to الرسم والاظهار المعماري (Arch. Drawing & Representation

Enas Alassi

Lujain Ghannam

Mohammad Rahhal

Ahmad Khaled

مجد ابو عجمية

طالع أيضا:

• المصطلحات التقنية الهامة للدرج

مثلا :

• النائمة: (Tread) هي سطح الدرجة الأفقي التي يوضع عليها القدم. وعرض النائمة عبارة عن عرض الدرجة.

• القائمة: (Riser) الواجهة العمودية للدرجة. وهو السطح الرأسي العمودي علي النائمة وارتفاعه هو ارتفاع الدرجة.

•  فخذ السلم: (Soffit) لوح سميك من الخشب الغرض منه حمل درجات السلم ويلزم لكل قلبة من قلبات السلم فخذين أولهما مجاور للحائط ويسمي فخذ الحائط والثاني عند منور السلم ويسمي فخذ المنور.
•  الانحدار أو زاوية ميل السلم: (Pitch or slope) هو الزاوية بين فخذ السلم ومنبسط الدرج.
• البادي: (Bull-nose step) هو عبارة عن أول درجة في السلم وتأخذ أشكال مختلفة من حيث التصميم وتبعا للغرض المعد لأجله السلم وتكون درجة ذات نهاية بها تكور أو كلا من البداية والنهاية بها تكور أو جزء زائد. وتكون في أول درجة أو درجتين من الأسفل. وهذا النوع من السلالم يكون عادة في أسفل درجة.

• الدرابزين: (Hand rail) عبارة عن حاجز الدرجات أو الحائل المثبت عند روؤس الدرجات لحماية الصاعد أو النازل من السقوط. أو هو جزء منحدر علي ارتفاع مناسب يوضع علي السلالم ليعطي العون والحراسة للمستخدمين.

• عمود الدرابزين: (Balusters) الجزء العمودي عند أطراف الدرجات, ويكون بين الدرجات والدرابزين.

• الصاري: (Newel or newel post) العمود القائم في أسفل درجة وأعلي درجة وفي نقطة التحول في السلم لكي يثبت به الدرابزين.

 لوحات الطلاب (أرشيف)

Ramzi Alrefaee‎الرسم والاظهار المعماري

Ramzi Alrefaee‎الرسم والاظهار المعماري

Bayan Alomari

Hadeel Olian

Hamza AL-Dawoud‎الرسم والاظهار المعماري (Arch. Drawing & Representation )

سمك فخذ الشاحط الاول يبدو أصغر مما ينبغي (15سم)
أما سمك فخذ الشاحط الثاني فيبدو أكبر مما ينبغي

في اللوحة المرفقة يبدو ان كل شيء صحيح, باستثناء فخذ الدرج الذي يجب ان يتقاطع مع مستوى الارض وفقا لخط افقي.
وينبغي التذكر ان  القائمة في هذه اللوحة يجب ان تكون 17 سم والنائمة = 30 سم.
عندما نقول مقياس الرسم  1:20,  يعني ان كل سم على ورقة الرسم يساوي 20 سم في الحقيقة.
___________

اللوحة المرفقة تظهر مقياس الرسم 1: 50
وكما يلاحظ فهي صغيرة بالنسبة لقياس الورقة (42*29).
مثلا ارتفاع بسطة الوصول = 3 م (او 300 سم) , الذي يساوي على الورقة 6 سم باستخدام مقياس الرسم 1:50
http://a5.sphotos.ak.fbcdn.net/hphotos-ak-ash3/546656_3550651726681_1284257478_33569170_531655345_n.jpg
________________________________

- يبدو أن سمك الشاحط الأول أكبر من ذلك للشاحط الثاني
- هناك خطوط يجب أن تكون مرسومة بالخط الخفيف
مثلا الخط الرأسي الموجود في منتصف سمك البسطة الأولى.

ليس هناك أخطاء مفاهيمية كبيرة ,
ولكن هناك بعض الملاحظات مثل:
1- هناك خطوط يجب ان ترسم بخط خفيف
2- ويجب رسم السمك المرئي من البسطة الوسطية
http://www.facebook.com/photo.php?fbid=3532637036325&set=oa.247569555330689&type=1&theater

يجب رسم بسطة الوصول والتي عادة ما يكون سمكها متطابق مع سمك عقده (Slab) الطابق العلوي (30سم)http://www.facebook.com/photo.php?fbid=3554731028661&set=oa.262073577213620&type=1&theater
