Mar 15, 2017

لوحة 14: مقدمات في نظرية الظلال

  المدرس حسن العيسوي

 ===========================================================



نظرية الظلال

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2016/03/blog-post_16.html


حالات الظلال تحدد بشكل عام كحالات تقاطع بين خط وسطح أو بين مستوى وسطح, مثلا:
- ظل نقطة ب على مستوى الفا تحدد كتقاطع بين شعاع الضوء المار بالنقطة ب مع المستوى الفا؛( أي تقاطع بين خط ومسنوى)
- وظل خط ر على مستوى الفا تحدد كتقاطع بين مستوى الضوء المار بالخط ر مع المستوى الفا  ( أي تقاطع بين مسنويين)
تقنيا لتحديد ظل الخط ر على مستوى الفا, يجب تذكرالخطوات التالية
1- تحديد خط تلاشي مستوى الضوء, وهو الخط الذي يمر بنقطتين تلاشي: نقطة تلاشي اشعة الضوء, ونقطة تلاشي الخط المعني ر
2- تحديد خط تلاشي المستوى المستقبل للظل, وهو الخط الذييمر بنقطتين تلاشي لخطين ينتميان للمستوى الفا
3- تحديد نقطة تلاشي ظل الخط ر, كنقطة تقاطع بين الخطين اللتي حددناهما سابقا (1و2)

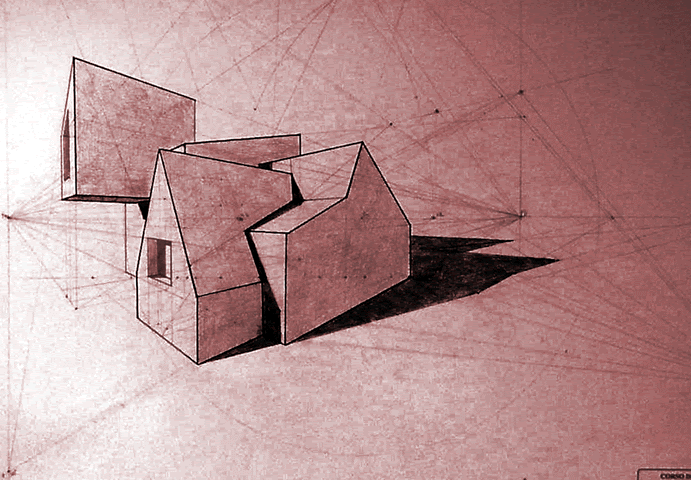

لوحة 14: مقدمات في نظرية الظلال.:
لوحة 14: مقدمات في نظرية الظلال.



أعمال الطلاب

Ghaidaa H Harasis‎الرسم والاظهار:
Ghaidaa H Harasisالرسم والاظهار

Omar Otoom:
Omar Otoom

Ramzi Alrefaee‎الرسم والاظهار المعماري:
Ramzi Alrefaeeالرسم والاظهار المعماري


وبصرف النظر عن الإجراءات الآلية في عالم مليء بالالات، (ولكن في هذه الحالة نحن نتحدث أيضا عن إجراءات فنية) فهناك الكثير من الفيديوهات  في الويب التي تعرض أخطاء مفاهيمية مقلقة في تصور الفضاء وتمثيله، وخصوصا  في العمليات الوصفية لتحديد المنظور والظلال

طالع ايضا

لوحات سابقة
https://www.facebook.com/media/set/?set=oa.435400726547570&type=1


Mar 12, 2017

لوحة 13/ تجربة امتحان منتصف الفصل

 ===========================================================


http://assex.altervista.org/geometria/giorgia/01-2.gif
مونج و اكسنومتري
http://assex.altervista.org/geometria/giorgia/01.gif
منظور
Sara Mo'adi‎الرسم والاظهار المعماري:
Sara Mo'adiالرسم والاظهار المعماري
Sara Mo'adi:
Sara Mo'adiالرسم والاظهار المعماري
Halla Mofti‎الرسم والاظهار المعماري (Arch. Drawing & Representation:
Halla Moftiالرسم والاظهار المعماري (Arch. Drawing & Representation

Asma Khatabالرسم والاظهار المعماري

Arch. Drawing & Representation
Layal Jalladالرسم والاظهار المعماري (Arch. Drawing & Representation
Mohammed AbuEbeid‎الرسم والاظهار المعماري (Arch. Drawing & Representation:
Mohammed AbuEbeidالرسم والاظهار المعماري (Arch. Drawing & Representation

Bayan Abdالرسم والاظهار المعماري

Arch. Drawing & Representation



Ahmad D Tobas
http://assex.altervista.org/geometria/silvia/percentuale.gif
تمارين اخرى

http://assex.altervista.org/geometria/silvia/prspttv-prsm.gif
أمثلة اخرى
