1.   اللوحات المطلوبة لمادة الرسم والاظهار المعماري2011/2012  - الفصل الثاني



• لوحة 3 (3): مرحلة اخراج نموذج  فيلا روتوندا

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/04/3-la-rotonda.html

·        لوحة 3 (2): مراحل نمذجة  فيلا روتوندا

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/04/3-la-rotonda.html

• لوحة 3 (1): مرحلة قبل النمذجة / فيلا روتوندا

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/04/3-la-rotonda.html

قائمة الطلاب الذين سلموا النسخة الالكترونية للوحة 3 -1

http://www.facebook.com/photo.php?fbid=3877723623274&set=oa.279241408830170&type=1&theater
Note: print the sheet 3 (1) on an A3 format with black and white drawing
making sure that thickness of the volumetry lines is 0.4 and the construction lines is 0,15
Also do not forget to write the textual information (number and subject of the sheets, name of student and teacher etc. ) at the bottom as shown in this example:

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/04/3-la-rotonda.html

·        لوحة 2: نمذجة واظهار لدرج داخلي  باربع شواحط

 http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/04/1-2.html

• لوحة 1  : الاسقاطات العمودية والاكسنومتري للمرات منحدرة ملتفة حول مكعب

 http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/04/1.html

• امتحان نصف الفصل

 http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/04/mid-term-examination.html

• تجربة امتحان نصف الفصل / 1 نيسان (facsimile of mid term examination)

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/03/plan-oblique.html

• لوحة 9 خطة ومقاطع رأسية (plan & sections)

 رابط الصفحة: http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/03/43-plan-elevation.html

• الواجب الصفي 18    مارس

- طريقة مونج والاكسنومتري الكافاليرا الرأسية لحالة تقاطع بين منشور ثماني ومستوى مائل.

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/03/18.html

• لوحة 8 _ _:

1. شروط التعامد بين خط ومستوى لإنشاء سمك سقف مائل في طريقة مونج (محاضرة 6 مارس
2. الاسقاطات العمودية لمنشور تماني مقطوع من سقف مائل(محاضرة 11 مارس
3. تحديد تقاطع هرم سداسي قائم مع المستوى الباطني لسقف مائل في طريقة مونج وفي الاكسنومتري (محاضرة 13 مارس

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/03/8-36.html

 الواجب الصفي 4 مارس

- طريقة مونج والاكسنومتري لحالة تقاطع بين حجمين: واحد مغطى بسقف مائل ذو طية واحدة , والأخر مغطى بسقف مائل ذو طيتين.

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/03/1-43.html

·        لوحة  7

• 1-  الاسقاطات العمودية والاكسنومتري لدرج بقلبتين(U Stairs) http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/03/17-u-stairs.html

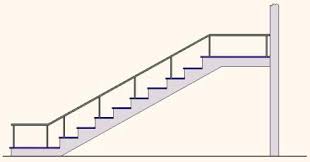

يمكنك اضافة درابزين الدرج على كلا الشاحطين كما هو مبين هنا: http://storage3d.com/storage/2007.06/aa80a0b17e847aa188decfd1c8635767.jpg

أو هنا: http://t3.gstatic.com/images?q=tbn%3AANd9GcR6r3VhUOsOFgN7JjmppisdPerZbtG5EqpFtu4E7vd0-FDxvmkiSK-yS1bQ

 2- الاسقاطات العمودية والاكسنومتري لدرج حلزوني (helical stairs)

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/02/7.html

• لوحة 6 (محاضرة2/28: ) مقاطع مستوية لأسطح مخروطية (بما في ذلك الاسطوانة كحالة استثائية للمخروط)

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/02/6.html

 لوحة 5: (محاضرة 2/26) : اظهار حالة تقاطع بين أحجام مغطية بأسقف مستوية مائلة

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/02/226-5.html

 اللوحة الرابعة: إظهار حالة تقاطع بين حجم مغطى بقبة اسطوانية وحجم أخر مغطى بسقف مستوي مائل

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/02/221-4.html

 ملاحظة: للاطلاع على كيفية تحديد الصورة الاكسنومترية لقوس دائري, مفيد للوحات الثانية والرابعة,

اضغط هنا: http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/02/affinity.htm

·        لوحة 3: تمثيل تقاطع بين أحجام معمارية بأسقف مائلة في الاكسنومتري الأفقية وفي طريقة مونج

 http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/02/blog-post_19.html



• لوحة 2: تقاطع مبنى بسقف مائل ذو طيتين مع موقد متوازي السطوح.

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiusr-vccwo1eAJsPa4R6FA5tvWkLoPOlTR5PC4JLTEMyYH6TWzme5zucuMuwF8DjNTM8G41n7TZtNIARFs7azJUiWNh8_w9Y-QPtOEb04mW7pLZiQe0msIDY8tUuZMaYPQk3bRBg9voaA/s1600/casetta-camino.jpg



• لوحة 1: تشمل الأشكال من 1 إلى 5 من المحاضرة الأولى:

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/02/presentation-12-2-2012.html -

_________________________________________________

ملاحظة أود أن ألفت انتباه الطلاب إلى إلزامية مراجعة اللوحات المقترحة. وبالتالي تاريخ وعدد المراجعات سيكون عامل مهم في عملية تقييم إنجازاتكم النهائية.  في هذا الصدد حضوركم حتى برسومات تقريبية سيوخذ في الاعتبار بشكل إيجابي

اللوحات المطلوبة لمادة الرسم الحر 2

   By Hasan Isawi   (Free Hand Sketching) (Files) · ·

لوحات الجزء الثاني من الفصل

(Photoshoped free hand drawing sheets)
 the sheets of the second part of this course are generally concern the following operations:

1. - Free hand drawing of a real (or imaginary) architectural volumetry
2. - Photograph the same volumetry from the same free drawing point of view
3. - Photoshop the free hand drawing using colors and / or elements of the photo

 اخراج اللوحات يشمل الاجزاء التالية:

1.     - رسم حر لجزء معيين من مبنى حقيقي او خيالي

2.     صورة لنفس المبنى ومن نفس موقع مركز النظر السابق

3.     معالجة الرسم الحر باستخدام عناصر والوان نفس الصورة

·        لوحة 6

معالجة الرسم الحر لمنظور خارجي لمنزلك

http://free-hand-ju.blogspot.com/2012/05/sheet-6-photoshop-freehand-drawing-of.html

·        لوحة 5

معالجة الرسم الحر لمنظور رأسي بزاوية / مدخل كلية الهندسة والتكنولوجيا

http://free-hand-ju.blogspot.com/2012/04/one-of-next-exercises.html

·        لوحات-1-2-3-4

http://free-hand-ju.blogspot.com/2012/04/photoshoped-free-hand-1-2-3-4.html

معالجة اللوحات 1 2 3 4

 ________________________________________________________________

 اللوحات المطلوبة (الجزء الاول)

http://free-hand-ju.blogspot.com/2012/04/blog-post_11.html

·        امتحان نصف الفصل

http://www.facebook.com/media/set/?set=oa.188968994553588&type=1

·        تجربة امتحان نصف الفصل

(facsimile of mid term examination)

http://free-hand-ju.blogspot.com/2012/04/blog-post.html

__________________

·        واجب صفي 29 مارس
http://www.facebook.com/media/set/?set=oa.185325474917940&type=1

·        واجب صفي 22 أذار
http://www.facebook.com/media/set/?set=oa.181479358635885&type=1

·        اللوحة السابعة: الظلال والتظليل في منظور خارجي بمستوى إسقاط رأسي بزاوية
http://free-hand-ju.blogspot.com/

رابط البوم لوحاتكم المتعلقة بالواجب الصفي 22 أذار

http://www.facebook.com/media/set/?id=1284257478&tid=149633768487111&frecId=false&skipClustering=true&qn=1332605077&success=15&failure=0&set=oa.181479358635885

 اللوحة السادسة:منظور بمستوى إسقاط رأسي بنقطة تلاشي واحدة لدرج مرئي من الامام ومن الخلف
http://free-hand-ju.blogspot.com/2012/03/6.html

·        اللوحة الخامسة:منظور داخلي بمستوى إسقاط رأسي بنقطة تلاشي واحدة لغرفة بفتحات قوسية
http://free-hand-ju.blogspot.com/2012/03/blog-post.html

·        واجب صفي 1 (8 مارس): منظور داخلي بمستوى اسقاط رأسي أمامي لتكوينه فراغية
http://free-hand-ju.blogspot.com/2012/03/1-8.html

·        اللوحة الرابعة:منظور داخلي بمستوى إسقاط مائل مرئي من الأعلى - أو منظور بثلاثة نقاط تلاشي

·        اللوحة الثالثة: منظور داخلي بمستوى إسقاط مائل من الأسفل - أو منظور بثلاثة نقاط تلاشي

·        اللوحة الثانية: منظور داخلي بمستوى إسقاط رأسي بزاوية - أو منظور بنقطتين تلاشي

لاستشارة اللوحات من 2 الى 4 , اضغط على الرابط التالي
: http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/02/432.html

اللوحة الأولى: منظور داخلي بمستوى رأسي أمامي لغرفة متوازية المستطيلات
http://free-hand-ju.blogspot.com/2012/02/234-httpa1sphotosakfbcdnnethphotos-ak.html

 أود أن ألفت انتباهكم إلى إلزامية مراجعة اللوحات المقترحة. وبالتالي تاريخ وعدد المراجعات سيكون عامل مهم في عملية تقييم إنجازاتكم النهائية.

في هذا الصدد حضوركم حتى برسومات تقريبية سيوخذ في الاعتبار بشكل إيجابي.

ينبغي الأخذ في الاعتبار ان الرسومات يجب ان تنفذ باليد الحرة باستخدام قلم الرصاص . على ورقه رسم قياس__(A3) .

بالإضافة الى انه من الممكن مراجعة اللوحات اونلاين من خلال تحويل اللوحات إلى صور رقمية (بواسطة ماسح ضوئي او كاميرا) ومن ثم إدراجها في الابوم المخصص في هذه المجموعة. وللتأكيد ينبغي كتابة رقم اللوحة وعنوانها

My other personal Sites

·        Sapienza University of Rome http://w2.architetturavallegiulia.it/index.php?option=com_content&task=view&id=1663&Itemid=137

·

·        My E-learning site
http://elearning.uniroma1.it/course/view.php?id=276

·        University of Jordan
 http://disegno-e-rappresentazione-arch-ju.blogspot.com/

·        3D Geometry
http://assex.altervista.org/geomtr-1.htm

·        Wikipedia

·        http://ar.wikipedia.org/wiki/%D9%85%D8%B3%D8%AA%D8%AE%D8%AF%D9%85:Hasanisawi

عملية الاخراج الهندسي (Layout)

Layout
Once you've finished modeling the considered volumes , go to the layout space, to create for example three viewports, in which two viewports for orthogonal projections (plan and elevation) and the third for the ortogonal axonometry. To do so proceed as follows:

1.      - go to paper space using the variable TileMode = 0
2.   - type the command CONFIG and select the display option to disable all  layout elements (Fig. 1
3. - Erase eventualy  default viewport
4. - draw a rectangle A3 (42, 29.7) (Fig. 2
5. - create Three viewports using the command MView and type 3, and then write left to put the big viewports on the left (and then the other two windows well be place on the right). and finally spcificy the inner rectangle as an area in which create those three windows
6. Using the command vPoint  set the first projection (plan)  in the bottom right viewport
        with the command MVSsetup, scale the drawing of the plan. Basically type the command MVSETUP and then select the plan viewport, and then type 1 for paperspace unit and 2 for modelspace unit, in this way you got the  scale 1: 200.
   analogously, scale the other two viewports (elevation, Axonometry)
   Note: to verify the accuracy of this and was performed before, stay in paper space, and measure one note side.

Fig. 1: Dialog box of the command CONFIG where you can also customize the layout space

Fig.2: A3 format

Fig. 3: Sheet 3 layout

External liks

• Printing via layouts (Paper Space) http://www.we-r-here.com/cad/tutorials/level_2/2-8.htm


Read more »

لوحة 3: نمذجة واظهار فيلا روتوندا (La Rotonda)

بالنظر الى الصور المرفقة لفيلا روتوندا (من تصميم المعماري الإيطالي  بالاديو)  يظهر بشكل واضح ان هناك مصفوفة دائرية مكونة من اربع عناصر مركزها الاسقاط الاول لمركز القبة وزاوية دورانها 360 درجة.

بالإضافة الى ذلك يظهر أيضا ان كل عنصر من العناصر الأربعة يسمح بمستوى تماثل رأسي.  الذي اثرة الاول يمر بمركز المصفوفة الدائرية. أي ان كل عنصر مكون من جزئيين متشابهين.

وبالتالي اعتماد طريقة مونج لنمذجة المبنى ترتكز كالعادة على تحديد الحد الادنى من الاسقاطات العمودية لكل حجم من الاحجام الرئيسية.


الاجراءات الانشائية

• - نرسم الاسقاطات العمودية  للواجهة الامامية للحجم الرئيسي

• -  - الاسقاط الاول لهذه الواجهة مكون من واحد من أضلاع مربع  يمثل قاعدة الحجم الرئيسي لمتوازي مستطيلات. وبالتحديد الضلع الموازي لخط الارض الأكثر بروزا  بالنسبة له.
• -- الإسقاط الثاني لنفس الواجهة يتكون من مستطيل مقسم الى ثلاثة مناطق افقية A B C . المنطقة الاولى A من الاعلى مخرمة بمربعات . المنطقة الافقية الثانية مقسمة الى ثلاثة اجزاء, حيث كل جزء من الجزئيين الجانبيين مخرم بمستطيل  رأسيي يعلوه اطار ثلاثي الاضلاع.  أما المنطقة الوسطى  فهي مقسمة نظريا الى خمسة اجزاء , منها الجزئين الجانبيين مخرمتين بمستطيلين رأسيين (متشابهين للمستطيلات الرأسية التي سبق ذكرها . الجزء الوسطي مخرم بمستطيل عرضة يساوي عرض نفس الجزء وارتفاعه يساوي ثلاثة ارباعه.

لوحة 3 (1): مرحلة ما قبل النمذجة

خطوات النمذجة (Construction process model)

1: Since the villa is made by  four identical elements arranged on a polar matrix and since each element is symmetrical by  vertical plane passing through the center of the dome, the method of modeling is based on the construction of one of two symmetrical parts .

with this intention we start to model half of the stair as shown in the figure and by adopting the well-known Monge 3d

2- Modeling of the wall beside the staircase and the landing slab

3- modeling of the wall under the gable roof of the entrance

4- Define the second projection of the profile of one column and use the command REVolve to generate its surface.
and then with the commands move and copy you can place three columns.

5- to model the sloped roof of the entrance (the frontal one)
we define the first and the second projection of it
With Monge 3D and mirror we can obtain the considered one, as shown in right part of the picture

6- نمذجة جزء (8/1) من الحجم الرئيسي المسقوف بمستوى مائل

 7 - نمذجة السطح الدوراني للقبة الكروية

8- mirror the constructed  volumes according to the axis that passing through the center of the dome and parallel to the ground line

9- create a series of polar part obtained in step 8, with center in C,  4 copies and 360 angle  degrees

لمطالعة عملية الاخراج اذهب الى الرابط التالي:

http://disegno-e-rappresentazione-arch-ju.blogspot.com/2012/05/layout.html
_____________

 مصادر خارجية

صورة حوية ل فيلا روتوندا

واحدة من أربعة واجهات متشابهة للفيلا

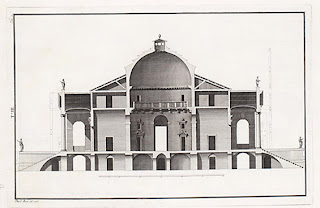

مقطع رأسي للفيلا

خطة فيلا روتوندا
